劃線平臺、劃線平板、鑄鐵劃線平臺的用途:是檢驗機械零件平面、平行度、直線度等形位公差的測量基準,也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。
劃線平臺、劃線平板、鑄鐵劃線平臺材質:高強度鑄鐵HT200-300工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使其精度穩定,耐磨性能好。
劃線平臺、劃線平板、鑄鐵劃線平臺是檢查機器零件平面度,直線度等形位公差的測量基準,也可用于零件劃線研磨加工,安裝設備等用途。是檢驗機械零件平面、平行度、直線度等形位公差的測量基準,也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等

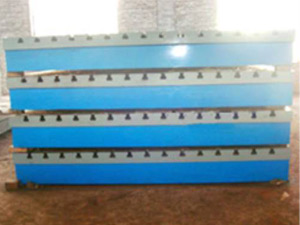

劃線平臺、劃線平板、鑄鐵劃線平臺按T7974-1999標準制造,產品制成筋板式和箱體式,劃線平臺、劃線平板、鑄鐵劃線平臺工作面有長方形、正方形或圓形,材料HT200-300,QT400-600,ZG15-45?!澗€(xiàn)平臺、劃線平板、鑄鐵劃線平臺工作面采用刮研工藝,工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
劃線平臺、劃線平板、鑄鐵劃線平臺規格:200×200-3000×8000mm,特殊規格可按用戶圖紙訂做或雙方商定生產加工。
劃線平臺、劃線平板、鑄鐵劃線平臺精度:按國家標準計量檢定規程執行,分別為0、1、2、3四個等級。
劃線平臺、劃線平板、鑄鐵劃線平臺的具體參數等級:
劃線平板規格(長×寬)mm |
劃線平臺、劃線平板、鑄鐵劃線平臺精度等級 |
||
1級 |
2級 |
3級 |
|
平面度公差 |
|||
200×200 |
10 |
20 |
50 |
300×200 |
12 |
24 |
60 |
300×300 |
12 |
24 |
60 |
300×400 |
12 |
24 |
60 |
400×400 |
12 |
24 |
60 |
400×600 |
14 |
28 |
70 |
500×500 |
14 |
28 |
70 |
500×600 |
14 |
28 |
70 |
500×800 |
16 |
32 |
80 |
600×800 |
16 |
32 |
80 |
600×900 |
16 |
32 |
80 |
1000×750 |
18 |
36 |
90 |
1000×1000 |
20 |
39 |
96 |
1000×1200 |
20 |
40 |
100 |
1000×1500 |
24 |
48 |
120 |
1000×2000 |
26 |
52 |
130 |
1500×2000 |
28 |
56 |
140 |
1500×2500 |
32 |
64 |
152 |
1500×3000 |
|
70 |
174 |
2000×3000 |
|
74 |
184 |
2000×4000 |
|
88 |
219 |
